Serial驅動程式中的Flow Control問題

什麼是Flow Control

Flow Control簡單講就是流量控制，其主要目的就是避免通訊的雙方資料被掉包，那為何資料會掉包呢？我們想像一個情境，通訊一定是至少兩人以上互相傳送資料，互相傳送資料雙方硬體不一定會一樣，所以在效能上也會不一樣，若當接收端來不及處理已接收到資料時，若沒有通知對方暫停傳送資料，因而造成對方持續送資料，這樣就會產一種現象，就是接收端會將收進來的資料丟棄，或者不接收對方送過來的資料，因而造成資料的留失，所以我們就使用流量控制的部分來確保資料不要留失。其實其中的做法也不是太難，就是利用一個機制來通知對方不要送資料就好了，而問題在於以前這種的控制都由軟體來做，但是最後還是控制使用硬體來通知對方，在控制硬體送出訊號給對方會需要一些時間處理，而這段時間長短是無法預測的，並且對方還是在繼續傳送資料，假如這段時間過長，就會造成和没有流量控制一樣的情形，也因此為了解決這個問題，現在就有人改用硬體來處理這個問題，就可以大大降低這個問題的產生，但是若要真正有效發揮硬體的功能是需要修改軟體的，所以以下我們會來說明如何修改軟體。

Serial Port的流量控制方式

RS232的流量控制方式有兩種，一種稱為軟體流量控制方式，另外一種就是所謂的硬體流量方式，什麼是軟體流量控制方式，其控制方式就是將控制訊息加到資料之中，用另外一個方式說明，就是當接收端無法收資料時就送一個字元Xoff (0x13)給對方，可以收的時候就送一個字元Xon (0x11)給對方，所以軟體控制的方式有幾種限制，首先是在傳送的資料不可以包含這兩個字完，否則將會嚴重破壞流量控制的正常運行，另外一個限制就這兩個字元必須是要即時被送出，若和要送給對方的資料一起排隊的話，有可能會延誤流量控制的時間點，因而造成流量控制的失敗。

另外一種的流量控制方式為硬體方式，其作法是必需另外再接兩條線，一條為RTS至對方的CTS，因為是雙向的所以另外一條就是我的CTS接至對方的RTS，另外的說法雙方都會增加兩隻腳為RTS及CTS，其做法很簡單就是當接收端資料快滿的時候，將RTS設為low，一直到可以接收資料時再將RTS拉為high，相對的傳送端會隨時檢查CTS，當它為low時就停止送資料，當它為high時就開始送資料。

RS232的上層控制驅動程式為tty_io，而這層則會負責流量控制，當需要做相對流量控制的行為時，它會呼叫你的RS232驅動程式作動作，所以只要做相對的動作即可，而這個動作則是前一篇文章-serial port device driver中所提的throttle & unthrottle這兩個call back function。

有什麼問題嗎？

若按照前面所提的，在寫串列式驅動程式的時候有什麼問題？看是沒有問題，但問題就在後面，因為現在的UART越做越好，所以就將流量控制的動作直接由IC本身實現，就不需要軟體來處理，IC實現有它的好處，因為它是由硬體來處理，所以反應的時間會非常快，能夠避免軟體處理時需要冗長的時間，可能會造成反應不及而讓流量控制無效。在找出問題之前我們先看以下的圖：

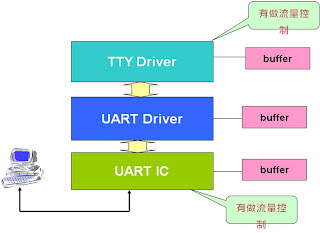

以上為驅動程式的架構圖，通常每一層驅程式都會有自已的buffer來存放收送的資料，而前面有說過在tty_io層會做流量控制，而它是如何判斷何時需要做流量控制呢？當然是依照它自已的buffer來做判斷，快滿的時候就叫對方不要送資料，buffer已被讀完則通知對方可以送資料，問題在於當上層的buffer滿並不代表低層IC上的buffer已滿，如此一來有一種情境將會發生，底層的IC buffer已滿，因為有支援流量控制，所以IC已經主動通知對方不要送資料，可是這時候因為上層的資料未滿，或者剛到低水位，所以通知低層送出通知對方可以送資料，如此一來將會弄亂底層的流量控制，簡單的說明就是上層的buffer水位和底層是不會同步的，用另外一種方式來看待這個問題，其實這麼多層的驅動程式，只要其中有一層做流量控制即可，這時候當然讓最低層的IC來處理即可，因為可以反應最快，並且因為由IC自行處理，所以可以減輕CPU的負擔，所以在有IC支援流量控制時RS232的驅動程式，應該如以下的寫法將會是比較好的：

static void uart_throttle(struct tty_struct *tty)

{

…………

disable_IC_receiving_and_receiving_interrupt();

………………..

}

static void uart_unthrottle(struct tty_struct *tty)

{

………………

enable_IC_receiving_and_receiving_interrupt();

…………………

}

没錯一個簡單的動作，就是在throttle的callback function中停止收資料就好了，因為如此一來將會造成IC buffer到達高水位而讓IC自動作成流量控制的行為即可，另外unthrottle的callback function中再一次啓動收資料即可，因為將IC中的buffer讀走而達低水位時，IC將會再次自動做出流量控制，如此一來上層可以不用知道低層IC的buffer使用情形，也不會弄亂IC的流量控制，這是在IC支援流量控制時所要做的修正。
